| La
famiglia di centri di misura opto-elettronici
TESA SCAN offre una soluzione ottimale per la
verifica di pezzi tondi.
|
|
|
 |
Brochure
commerciale
file in formato pdf
(472 Kbytes) |
|
 |
 |
 |
|
| - |

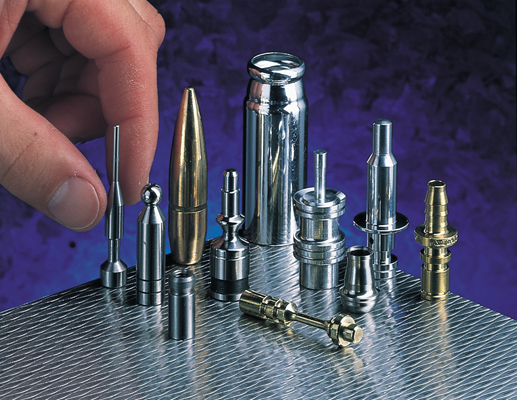

Controlli
rapidi ed estremamente precisi su pezzi
di tornitura e alberame. |
| - |

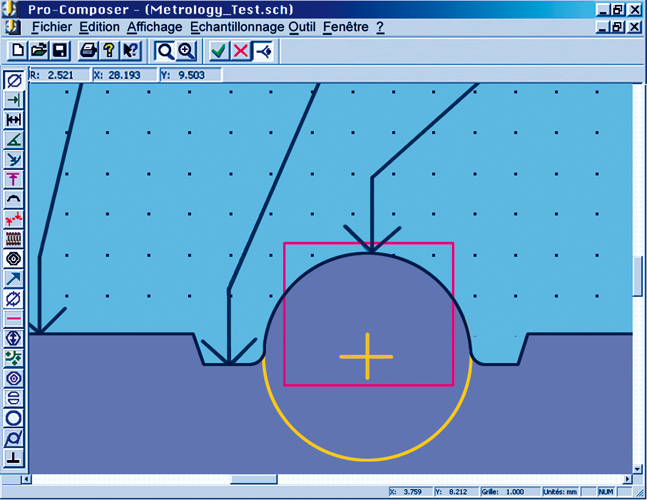

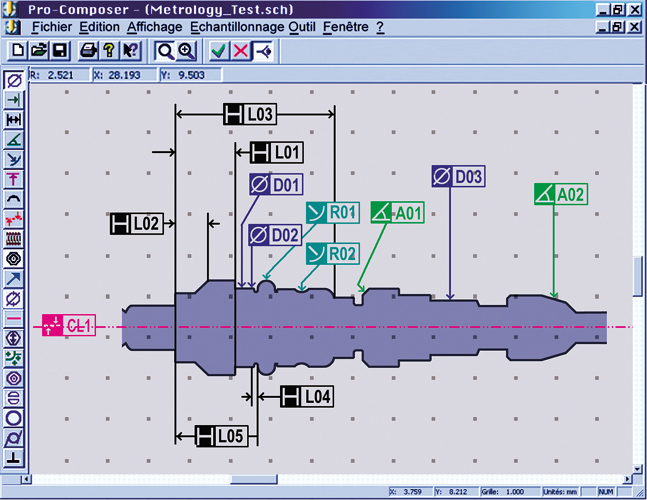

Software
PRO COMPOSER per creare programmi di misura
in modo estremamente rapido, a partire dalla
rappresentazione grafica del pezzo. |
| - |

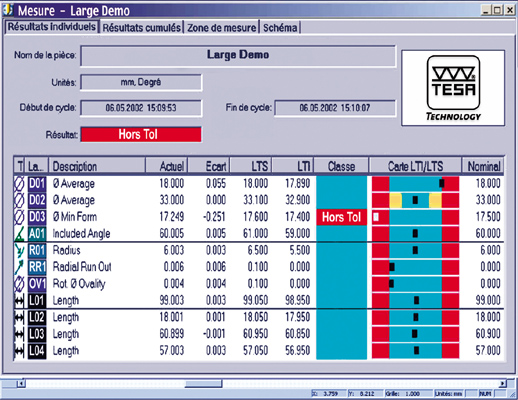

Software
PRO MEASURE per misurare e creare rapporti
di prova su singoli pezzi o campionature. |
| - |
Misure
statiche di diametri, lungheze, intersezioni,
raggi, angoli, ecc. |
| - |

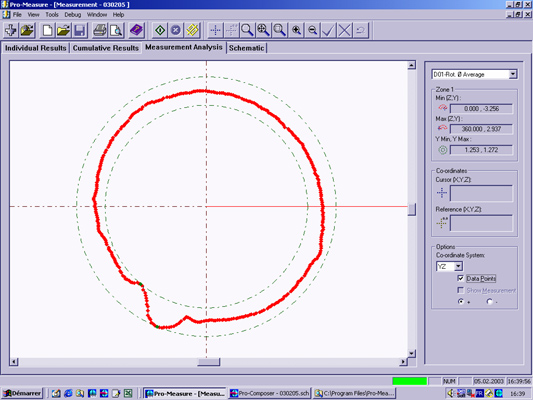

Misure
dinamiche di concentricità, oscillazioni
radiali di diametri lisci o interrotti, circolarità,
cilindricità, ecc. |
| - |

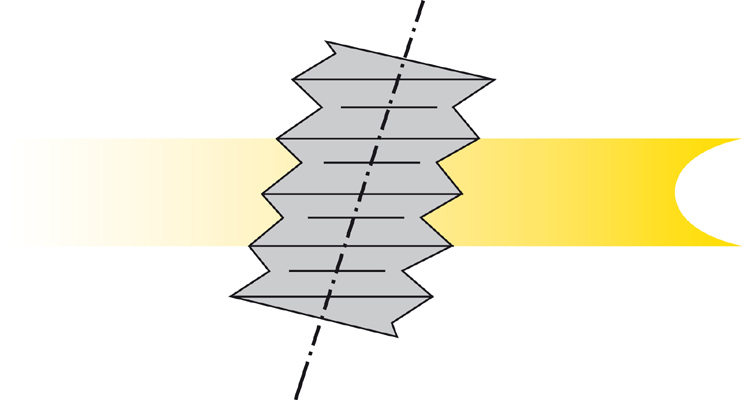

Controllo
di filettature parallele e coniche |
| - |
Controllo
di viti senza fine (solo per modelli PLUS) |
|
|
|
 |
| Capacità
di misura: |
Ø50
mm |
| Capacità
del pezzo: |
Ø100
mm |
| Lunghezza
misurabile: |
275
mm nelle versioni 50 e 50 C PLUS |
| Lunghezza
del pezzo: |
500
mm nella versione 50 PLUS |
| Risoluzione: |
0,0003
sul diametrale
0,001 sulla lunghezza |
| Errore
max. ammesso: |
2
+ (0,01 D) µm (con D espresso
in mm) sul diametrale
7 + (0,01 L) µm (con L espresso
in mm) sulla lunghezza |
| Ripetibilità: |
0,001
sul diametrale |
| PC: |
con
Windows XP PRO o superiore |
| Monitor:
|
LCD
17” |
| Software: |
Tesa
Vista o PC-Dmis |
|
Fornito con 1 testa con sistema di rotazione,
1 contropunta mobile, 2 centri maschio. |
|
 |
|
|
|
|
|
|
|
 |
|
|
